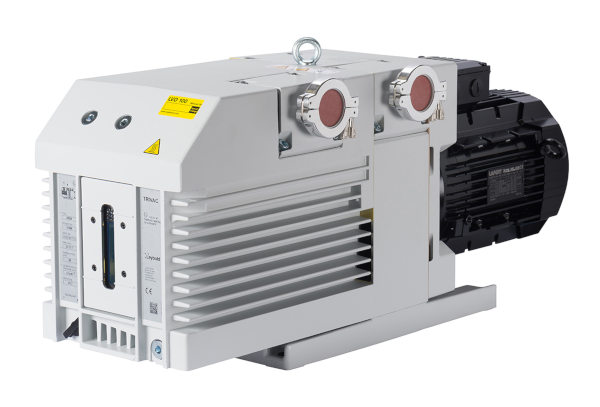

Leybold TRIVAC

TRIVAC on Leyboldin kaksivaiheinen öljyvoideltu lamellipumppu, joka soveltuu laajasti eri tyhjiötekniikan käyttötarkoituksiin teollisuudesta tutkimukseen. Pumppaa karkean ja keskityhjiön alueella sekä toimii tukipumppuna roots-, diffuusio-, turbomolekyyli sekä kryopumpuille.

Käyttökohteet ja soveltuvuus

Kaksivaiheinen TRIVAC soveltuu laajasti eri sovelluksiin, kuten tutkimus, laboratorio, farmasia ja tuotanto. Pumppu ylettyy selvästi yksivaiheista lamellipumppua matalampaan paineeseen sekä toimii tukipumppuna eri pääpumppujen kanssa. Tyypillisiä käyttökohteita:

Laboratoriot ja tutkimus
Pakastekuivaus (elintarvike ja farmasia)
Spektrometrit
MRI-laitteet
Ohutkalvopinnoitus
Lämpökäsittely ja metallurgia
Jäähdytys ja ilmastointi (RAC)
Kidekasvatus
Vuototestaus

Mallit ja tekniset tiedot

TRIVAC-mallisto kattaa kaksi linjaa: pitkään markkinoilla ollut TRIVAC B (4–65 m³/h) ja uudempi TRIVAC L (5–90 m³/h). Molemmat ovat kaksivaiheisia öljyvoiteltuja kiertosiipipumppuja, jotka eroavat toisistaan rakenteellisesti ja ominaisuuksiltaan.

TRIVAC B:ssä öljy tiivistää, voitelee ja jäähdyttää pumppukammion, josta tulee kestävyys ja joustavuus eri käyttötilanteissa. Pumppu toimii jatkuvasti koko paineikkunassa atmosfääristä loppupaineeseen. Sisärakenne on suunniteltu huollettavuus mielessä, sillä osat irtoavat ilman erikoistyökaluja ja sisäosa on tarvittaessa vaihdettavissa. Mallisto kattaa tilavuusvirta-alueen 4,8–75 m³/h.

TRIVAC L on uudempi sukupolvi, joka on suunniteltu vakaaseen suorituskykyyn ja helpompaan huollettavuuteen. Mallisto kattaa tilavuusvirta-alueen 5–90 m³/h ja toimitetaan vakiona LVO 130 mineraaliöljyllä.

TRIVAC B mallitaulukko

Malli	Nim. tilavuusvirta (m³/h)	Loppupaine ilman kaasuballastia (mbar)	Loppupaine kaasuballastilla (mbar)	Vesihöyrytoleranssi (g/h)	Moottoriteho (W)	Liitäntä	Paino (kg)
D 4 B	4,8	<1×10⁻⁴	<5×10⁻³	95	370	DN 16 ISO-KF	17,9
D 8 B	9,7	<1×10⁻⁴	<5×10⁻³	160	370	DN 16 ISO-KF	18,9
D 16 B	18,9	<1×10⁻⁴	<5×10⁻³	305	550 / 750	DN 25 ISO-KF	31,5
D 25 B	29,5	<1×10⁻⁴	<5×10⁻³	480	750	DN 25 ISO-KF	35,8
D 40 B	46,0	<1×10⁻⁴	<5×10⁻³	1185	2200	DN 40 ISO-KF	72,5
D 65 B	75,0	<1×10⁻⁴	<5×10⁻³	1925	2200	DN 40 ISO-KF	91,7
Pyörimisnopeus: 1500 rpm (50 Hz) / 1800 rpm (60 Hz)

TRIVAC L mallitaulukko

Pienet mallit

Malli	Nim. tilavuusvirta 50 Hz (m³/h)	Tav. tilavuusvirta 50 Hz (m³/h)	Loppupaine ilman kaasuballastia (mbar)	Vesihöyrytoleranssi pos. 1/2 (mbar)	Moottoriteho (kW)	Melutaso dB(A)	Paino (kg)
D 5 L	5,8	5,1	2×10⁻³	11 / 32	0,37	50	24–24,5
D 12 L	14,2	12,0	2×10⁻³	5 / 28	0,37	50	27,5–28
D 5 L ja D 12 L eivät saatavilla EU/US- ja JP/KR-moottorioptioina.

Isot mallit

Malli	Nim. tilavuusvirta 50/60 Hz (m³/h)	Tav. tilavuusvirta 50/60 Hz (m³/h)	Loppupaine ilman kaasuballastia (mbar)	Vesihöyrytoleranssi (mbar)	Moottoriteho 50/60 Hz (kW)	Melutaso dB(A)	Liitäntä	Paino (kg)
D 40 L	49 / 59	42 / 50	3×10⁻³	35	1,1 / 1,3	58 / 60	DN 40 KF	78
D 63 L	67 / 80	60 / 72	3×10⁻³	30	1,5 / 1,8	58 / 60	DN 40 KF	84
D 90 L	92 / 110	79 / 95	3×10⁻³	25	2,2 / 2,6	58 / 60	DN 40 KF	96

Öljysuositus

TRIVAC B — vakio LVO 130, vaihtoehdot LVO 210, 240, 300, 310, 400
TRIVAC L — vakio LVO 130

Lataa tekniset esitteet

Tarkemmat tekniset tiedot löydät alla olevista valmistajan PDF-esitteistä.

Miksi TRIVAC?

Syvempi tyhjiö: Yltää 10⁻⁴ mbar tasolle, toimii itsenäisenä pumppuna keskityhjiösovelluksissa ja tukipumppuna turbomolekyyli-, roots- ja diffuusiopumpuille.
Hiljainen: Melutaso 50 dB(A) pienissä malleissa, sopii hyvin laboratorioympäristöön
Helposti huollettava: sisäosa vaihdettavissa, osat irtoavat ilman erikoistyökaluja.
Jatkuva käyttö: Pumppu toimii keskeytyksettä atmosfääristä loppupaineeseen ilman erillistä paineen säätöä.

Jos tarvitset isompaa volyymiä, niin tutustu SOGEVAC-sarjaan, joka tarjoaa suuremmat tilavuusvirrat. Jos tarvitset öljyttömän ratkaisun, SCROLLVAC plus tai ECODRY plus ovat lähimmät vaihtoehdot.

Elinkaari hankinnasta huoltoon

TRIVAC-sarjan alipainepumppu on pitkäikäinen investointi, mutta sen toimivuus ja käyttöikä riippuvat siitä kuinka sitä huolletaan matkan varrella. Autamme jokaisessa vaiheessa hankinnasta käyttöönottoon, säännöllisestä huollosta mahdollisiin häiriötilanteisiin. Näin pumppu pysyy mahdollisimman luotettavasti koko elinkaarensa ajan osana toimivaa prosessia.

Hankinta ja käyttöönotto

Suunnitellessasi uutta tyhjiöpumppua, käymme läpi käyttökohteesi ja sovelluksesi yhdessä varmistaaksemme oikean TRIVAC-mallin valinnan tarpeeseesi. Huolehdimme asennuksesta ja käyttöönotosta, sekä varmistamme että pumppu on heti valmis käyttöön.

Alkuvaihe ja takuu

Seuraamme pumpun toimintaa käyttöönoton jälkeen ja olemme tavoitettavissa jos kysymyksiä tai säätötarpeita ilmenee. Takuuasiat hoidetaan suoraan kauttamme sujuvasti.

Ennakoiva huolto

Suunnittelemme pumpullesi sopivan öljynvaihtovälin ja huoltoaikataulun käyttöasteen mukaan. Kuluvat osat, kuten siivet, vaihdetaan ennen kuin ne aiheuttavat vikaantumisen tai tuotantokatkoksen.

Keskeytysten hallinta

Jos pumppu tarvitsee huoltoa, tarjoamme sijaispumpun käyttöösi huollon ajaksi jotta tuotantosi ei jää seisomaan. Yleisimmät varaosat ovat nopeasti saatavilla, jotta huoltokatkot pysyvät mahdollisimman lyhyinä.

Leybold – tyhjiötekniikan pioneeri

Leybold on yksi tyhjiötekniikan markkinajohtajista, 175 vuoden suunnittelu- ja kehitysosaamisella vakuumipumppujen teknologiassa. Tämä näkyy TRIVAC-sarjassa käytännössä melutasossa, energiatehokkuudessa ja käyttöiässä.

Miksi Active Vacuum?

Tyhjiötekniikka on erikoisalamme, ja meillä asioit aina ihmisen kanssa joka tuntee TRIVAC-sarjan sekä teknisesti että käytössä. Olemme Leyboldin jälleenmyyjä Suomessa, joten saat kattavan valmistajatuntemuksen yhden katon alta. Meiltä saat vastauksen ja avun tarpeeseesi pienen ja kokeneen tiimin ketteryydellä.

Kiinnostuitko TRIVAC-sarjasta?

Tarvitsetko apua oikean mallin valinnassa, tai haluatko tarjouksen pumpusta omaan prosessiisi? Ota yhteyttä, niin tutustutaan.
