Teollisuuden kuivapumput

Teollisuuden kuivapumput ovat öljyttömiä tyhjiöpumppuja vaativiin teollisuusprosesseihin. Kuiva toimintaperiaate tarkoittaa että prosessikaasu ei koskaan ole kosketuksissa voiteluaineeseen, mikä estää takaisinvirtauskontaminaation ja tekee pumpusta soveltuvat myös aggressiivisille kaasuille ja höyryille. Tilavuusvirta-alue on tyypillisesti 80–1600 m³/h. Loppupaine vaihtelee sarjan mukaan noin 0,01 mbarista alle 0,005 mbariin.

Käyttökohteet ja soveltuvuus

Teollisuuden kuivapumppu soveltuu prosesseihin joissa tyhjiön puhtaus, kestävyys ja pitkät huoltovälit ovat keskeisiä vaatimuksia. Pumppua käytetään niin yksittäisissä prosessilaitteissa kuin laajoissa teollisuusjärjestelmissä. Tyypillisiä käyttökohteita ovat:

Tyhjiöpinnoitus, PVD ja CVD
Teollisuusuunit ja lämpökäsittely
Pakastekuivaus farmasia- ja elintarviketeollisuudessa
Kaasunpoisto ja kuivausprosessit
Kidekasvatus ja valu
Tukipumppu Roots-puhaltimelle tai korkeamman tyhjiön pumpulle
Lukkokammiot ja siirtokammiot

Milloin teollinen kuivapumppu sopii

Teollisuuden kuivapumppu on oikea valinta kun:

Prosessi vaatii öljytöntä tyhjiötä tai pumpattava kaasu ei saa kontaminoitua voiteluaineesta.
Käyttökohteessa esiintyy pölyä, höyryjä tai prosessin sivutuotteita jotka vaativat kestävän rakenteen.
Huoltovälin minimointi on tärkeää ja jatkuva käytettävyys on kriittistä.
Tilavuusvirtatarve ylittää 60 m³/h.

Milloin teollinen kuivapumppu ei sovi

Harkitse öljysiipistä pumppua jos:

Prosessi ei aseta erityisiä puhtausvaatimuksia ja hankintakustannus on keskeinen kriteeri.
Tilavuusvirta on alle 100 m³/h ja käyttökohde on yksinkertainen teollisuusprosessi ilman aggressiivisia kaasuja.

Harkitse pientä kuivapumppua jos:

Käyttökohde on laboratorio tai analyyttinen instrumentti ja tilavuusvirtatarve on alle 60 m³/h.

Mitä huomioida teollista kuivatyhjiöpumppua valitessa

Teollisuuden kuivapumput ovat teknisesti kehittyneitä laitteita ja mallisto on laaja. Oikea valinta riippuu tilavuusvirrasta, prosessikaasusta ja käyttöympäristön asettamista vaatimuksista. Mitoitus kannattaa tehdä huolella koska pumppu on usein kriittinen osa tuotantoprosessia.

Tekniset valintakriteerit

Teollisuuden kuivapumppujen mallisto kattaa laajan tilavuusvirta-alueen ja useita eri teknologioita. Tilavuusvirta, loppupaine ja prosessikaasun luonne rajaavat sopivan sarjan yleensä nopeasti.

Tilavuusvirta on tärkein yksittäinen parametri. Teollisuuden kuivapumput kattavat tyypillisesti 80–1600 m³/h. Jos tarve ylittää tämän, tarvitaan Roots-puhaltimen yhdistelmä.

Loppupaine vaihtelee sarjojen välillä. Useimmat teollisuuden kuivapumput yltävät alle 0,01 mbariin, parhaat alle 0,005 mbariin. Jos prosessi vaatii tätä matalampaa painetta, tarvitaan lisäpumppuvaihe.

Prosessikaasu vaikuttaa sekä sarjan valintaan että voiteluaineeseen. Aggressiiviset kemikaalit, happi tai korrosiiviset kaasut vaativat erikoisversion tai erityisvoiteluaineen. Tämä kannattaa selvittää ennen hankintaa.

Käyttöympäristö

Melutaso vaihtelee teollisuuden kuivapumpuissa enemmän kuin pienissä kuivapumpuissa. Avoimessa tuotantotilassa melutaso on harvoin este, mutta suljetussa tilassa tai lähellä työskentelypisteitä se kannattaa tarkistaa.

Tila ja asennuspaikka ovat teollisuuden pumppujen kohdalla merkittävämpi kysymys kuin pienissä kuivapumpuissa. Isoimmat mallit painavat useita satoja kiloja ja vaativat riittävästi huoltotilaa ympärilleen.

Järjestelmäyhteensopivuus on usein kriittinen tekijä. Teollisuuden kuivapumppu liitetään tyypillisesti Roots-puhaltimeen tai osaksi laajempaa tyhjiöjärjestelmää. Liitäntäkoot, pumppausnopeus ja loppupaine pitää sovittaa yhteen koko järjestelmän kanssa.

Jäähdytys on teollisuuden kuivapumpuissa tärkeämpi kysymys kuin pienissä kuivapumpuissa. Useimmat isommat mallit ovat vesijäähdytteisiä, mikä tarkoittaa että jäähdytysvesiliitäntä pitää huomioida asennuksessa.

Huollot ja korjaukset

Huoltoväli on teollisuuden kuivapumpuissa tyypillisesti pitkä, useissa sarjoissa jopa viisi vuotta. Tämä on yksi kuivapumpputeknologian keskeisistä eduista öljysiipisen pumpun säännölliseen huoltotarpeeseen verrattuna.

Varaosat ja niiden saatavuus ovat oleellinen kriteeri jatkuvuutta ajatellen. Kotimaiselta toimijalta saatavat varaosat lyhentävät seisokkiaikaa merkittävästi verrattuna ulkomaisiin toimituksiin.

Prosessin pysähtyminen on teollisuudessa usein kriittisempi tekijä kuin muissa käyttökohteissa. Jos prosessi ei siedä odottamatonta seisokkia, sijaispumpun saatavuus ja nopea huoltokapasiteetti ovat yhtä tärkeitä kriteerejä kuin itse laitteen tekniset tiedot.

Tekninen tuki

Teollisuuden kuivapumppujen mitoitus ja valinta on harvoin yksinkertainen taulukkovertailu. Prosessin erityispiirteet, järjestelmäintegraatio ja käyttöympäristön vaatimukset vaikuttavat kaikki lopulliseen valintaan.

Kannattaa selvittää etukäteen mistä saa apua mitoituksessa, kuka huoltaa pumpun ja miten toimitaan yllättävän vian sattuessa.

Teolliset kuivapumput valikoimassamme

Active Vacuumin valikoimassa on viisi Leybold-sarjaa teollisuuden kuivapumppujen kategoriassa. Sarjat eroavat tilavuusvirraltaan, jäähdytystavaltaan ja sovelluskohteiltaan. Oikea valinta riippuu prosessin vaatimuksista ja käyttöympäristöstä.

Leybold DRYVAC

DRYVAC on Leyboldin öljytön kuivaruuvityhjiöpumppu jatkuvaan teolliseen käyttöön. Tilavuusvirta-alue 200–1 600 m³/h kattaa vaativat teollisuusprosessit, joissa kontaminaatioriski, käytettävyys ja energiankulutus ratkaisevat.

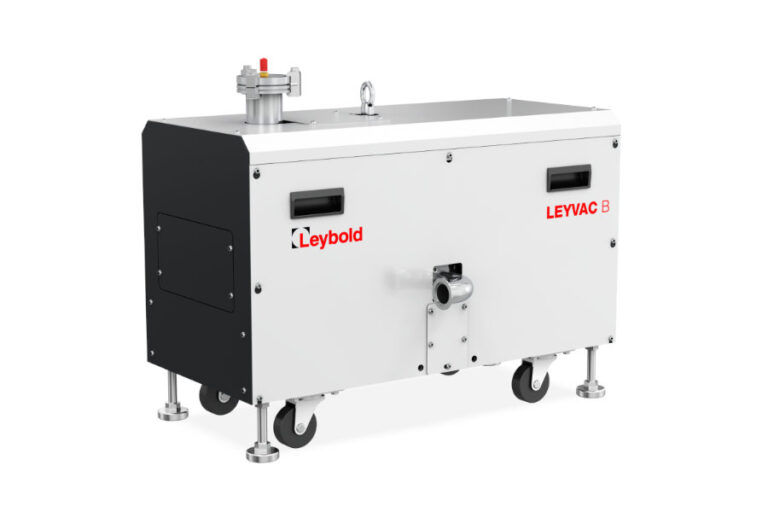

Leybold LEYVAC B

LEYVAC B on Leyboldin vesijäähdytteinen, öljytön kuivaruuvityhjiöpumppu vaativiin teollisiin prosesseihin. Tilavuusvirta-alue 80–180 m³/h kattaa raskaan prosessiteollisuuden ja pinnoitussovellusten tarpeet.

Leybold NOVADRY

VACUBE on öljytiivisteinen ruuvipumppu. Tyypillinen valinta laboratorio- ja tutkimuskäyttöön sekä sovelluksiin joissa tarvitaan hyvä loppupaine pienellä tilavuusvirralla. Kaksivaiheinen rakenne mahdollistaa matalamman loppupaineen kuin yksivaiheinen, parhaimmillaan alle 0,1 mbar. Tilavuusvirta 4–65 m³/h.

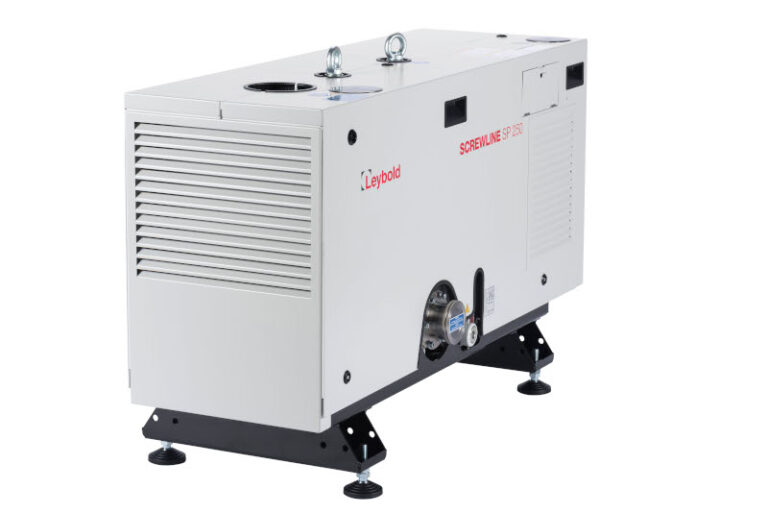

Leybold SCREWLINE

SCREWLINE SP on Leyboldin kuivaruuvityhjiöpumppu vaativimpiin teollisuussovelluksiin. Konsolilaakeroitu rakenne ja suora pumppausreitti tekevät siitä ratkaisun prosesseihin, joissa perinteinen tyhjiöpumppu joutuu koetukselle.

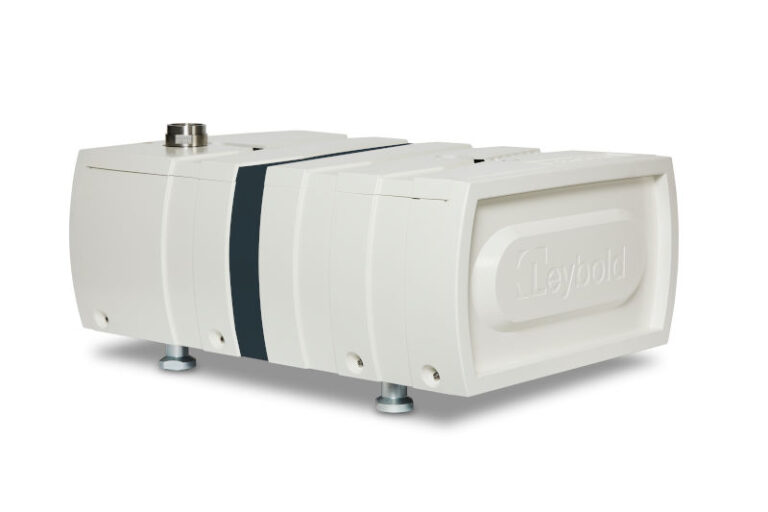

Leybold VARODRY

VARODRY on Leyboldin ilmajäähdytteinen teollisuuden kuivaruuvipumppu. Tilavuusvirta-alue 65–200 m³/h kattaa prosessit, joissa halutaan raskaan teollisuuden kuivapumpun suorituskyky ilman vesijäähdytyksen asennus- ja huoltokuormaa.

Leybold - tyhjiöpumppujen pioneeri

Leybold on yksi tyhjiötekniikan markkinajohtajista ja alan pitkäaikaisin erikoisosaaja. 175 vuoden suunnittelu- ja kehitysosaaminen yhdeltä erikoisalalta näkyy tuotteissa konkreettisesti niin suoritusarvoissa, käyttöiässä kuin huollettavuudessa.

Miksi Active Vacuum?

Tyhjiötekniikka on erikoisalamme, ja meillä asioit aina ihmisen kanssa joka tuntee tyhjiöpumput ja alan kattavan kenttäkokemuksen kautta. Leybold-jälleenmyynnin lisäksi saat vakuumipumpun huollot, varaosat ja tarvikkeet kauttamme. Jos prosessi on kriittinen, meiltä saat tarvittaessa sijaispumpun uuden pumpun tilauksen, huollon tai korjauksen ajaksi.

Kysy tyhjiöpumpuista

Oikea pumpputyyppi riippuu käyttökohteesta, tilavuusvirrasta ja prosessiolosuhteista. Ota yhteyttä, niin selvitetään yhdessä mikä pumpputyyppi ja malli vastaa tarvettanne.
