Leybold VARODRY

VARODRY on Leyboldin ilmajäähdytteinen teollisuuden kuivaruuvipumppu. Tilavuusvirta-alue 65–200 m³/h kattaa prosessit, joissa halutaan raskaan teollisuuden kuivapumpun suorituskyky ilman vesijäähdytyksen asennus- ja huoltokuormaa.

Käyttökohteet ja soveltuvuus

VARODRY sopii kohteisiin, joissa vesijäähdytysliitäntä olisi hankala järjestää tai lisäisi tarpeettomasti asennuskustannuksia, mutta prosessi silti vaatii teollisuustason kuivapumpun. Hihnaveto ja elinikäisellä voitelulla varustetut laakerit pitävät vaihdettavien osien määrän pienenä, eikä pumppu tarvitse öljynvaihtoja missään vaiheessa.
Tyypillisiä käyttökohteita:

Lämpökäsittely ja teollisuusuunit
Pinnoitusprosessit, joissa pumppu altistuu höyryille ja pölylle
Litiumioniakkujen valmistus, jossa öljytön prosessi on puhtausvaatimusten kannalta tärkeä
Siirrettävät ja mobiilit tyhjiöjärjestelmät, joissa vesijäähdytys ei ole käytännössä mahdollista
Toistuvat, nopeat pumppaussyklit, jotka kuluttaisivat vesijäähdytteistä pumppua enemmän

Prosesseihin, joissa käsitellään korkeita happipitoisuuksia, on saatavana VARODRY HD/O2, joka kestää jopa 100 % happea.

Mallit ja tekniset tiedot

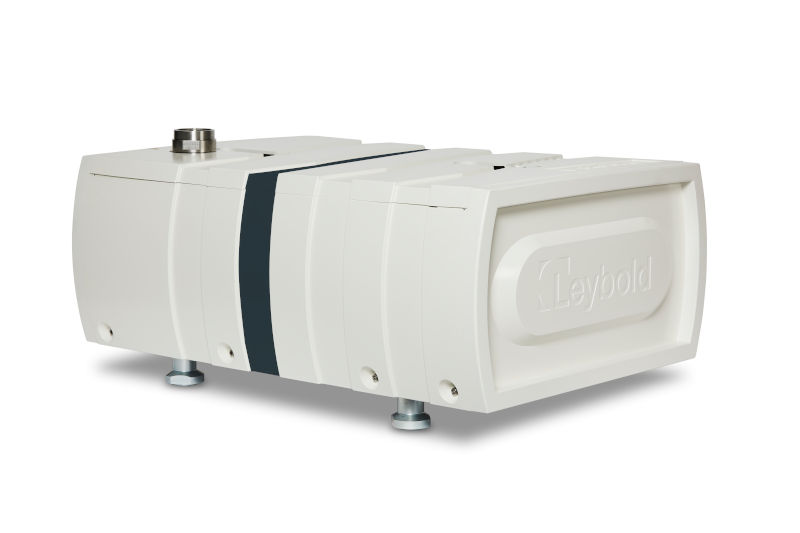

VARODRY-sarja kattaa tilavuusvirrat 65–200 m³/h yhteensä neljässä mallissa (VD 65, VD 100, VD 160, VD 200). Kaikki mallit ovat ilmajäähdytteisiä ja hihnavetoisia, ja niissä on sisäänrakennettu kaasuballasti kosteuden käsittelyyn. Perusmallin lisäksi VARODRY on saatavana kolmena erikoisversiona: OEM-versio pienemmällä jalanjäljellä järjestelmäintegraatioon, HD/O2-versio joka kestää jopa 100 % happea vaativiin pinnoitus- ja kuivaussovelluksiin, sekä VDi System, valmis RUVAC-boosterilla varustettu järjestelmäpaketti suurempaa pumppausnopeutta vaativiin prosesseihin. Tarkat tekniset tiedot malleittain löydät alta avattavista taulukoista.

VARODRY-sarja mallitaulukko

Malli	Til.virta (m³/h)	Loppupaine (mbar)	Moottori (kW)	Melu dB(A)	Paino (kg)
VD 65	65	< 0,01	1,5	64 / 67	90

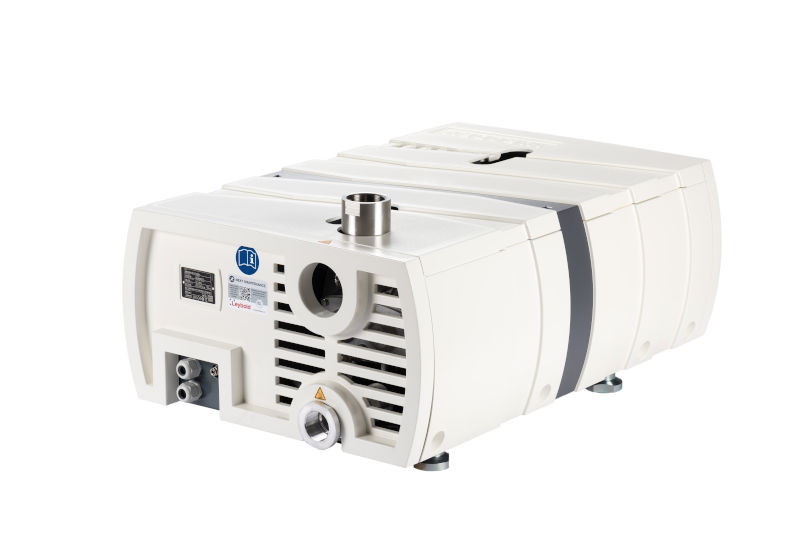

VD 100	105	< 0,01	2,2	64 / 67	100
VD 160	150	< 0,01	3,0	65 / 69	130
VD 200	200	< 0,01	4,0	65 / 69	130

Loppupaine ilman kaasuballastia, loppupaine kaasuballastilla < 0,1 mbar kaikissa malleissa. Melutaso ilmoitettu äänenvaimentimella, loppupaineessa 50/60 Hz -käytöllä. Kaikki mallit: max. sallittu tulopaine 1050 mbar, poistopaine 200 mbar, vesihöyrytoleranssi kaasuballastilla 60 mbar, suojaluokka IP 55, liitäntä G 2″ (tulo) / G 1 1/2″ (poisto).

VARODRY OEM mallitaulukko

Malli	Til.virta (m³/h)	Loppupaine (mbar)	Moottori (kW)	Melu dB(A)	Mitat L×W×H (mm)	Paino (kg)
VD 65 OEM	65	< 0,01	1,5	67 / 70	630×488×315	85
VD 100 OEM	105	< 0,01	2,2	67 / 70	722×488×315	95
VD 160 OEM	150	< 0,01	3,0	70 / 73	920×488×315	105
VD 200 OEM	200	< 0,01	4,0	70 / 73	—	115

Loppupaine ilman kaasuballastia, loppupaine kaasuballastilla < 0,1 mbar kaikissa malleissa. Melutaso ilmoitettu ilman ulkoista äänenvaimenninta, loppupaineessa 50/60 Hz -käytöllä. Kaikki mallit: max. sallittu tulopaine 1050 mbar, poistopaine 200 mbar, vesihöyrytoleranssi kaasuballastilla 60 mbar, suojaluokka IP 55, liitäntä G 2″ (tulo) / G 1 1/2″ (poisto).

VARODRY HD/O2 mallitaulukko

Malli	Til.virta (m³/h)	Loppupaine (mbar)	Moottori (kW)	Melu dB(A)	Mitat L×W×H (mm)	Paino (kg)
VD 65 HD/O2	65	< 0,01	1,5	67 / 70	644×488×315	85
VD 100 HD/O2	105	< 0,01	2,2	67 / 70	736×488×315	95
VD 160 HD/O2	150	< 0,01	3,0	70 / 73	889×488×315	105
VD 200 HD/O2	200	< 0,01	4,0	70 / 73	—	115

Loppupaine ilman kaasuballastia, loppupaine kaasuballastilla < 0,1 mbar kaikissa malleissa. Melutaso ilmoitettu poistoputkistoon kytkettynä, loppupaineessa 50/60 Hz -käytöllä. Kaikki mallit: max. sallittu tulopaine 1050 mbar, poistopaine 200 mbar, vesihöyrytoleranssi kaasuballastilla 60 mbar, suojaluokka IP 55, liitäntä G 2″ (tulo) / G 1 1/2″ (poisto). Sertifioitu kestämään jopa 100 % happea, ruostumaton poistoputkisto ja sisäänrakennettu huuhtelumoduuli.

VARODRY VDi SYSTEM mallitaulukko

Yhdistelmä	Til.virta 50 Hz (m³/h)	Til.virta 60 Hz (m³/h)	Moottori 50/60 Hz (kW)	Liitäntä
VD 200i+ / WSU 501	400	480	9,4 / 9,4	DN63 / DN80
VD 200i+ / WSU 1001	780	910	9,4 / 9,4	DN100 / DN80
VD 400i+ / WSU 1001	850	1000	16,5 / 17,5	DN100 / DN80
VD 400i+ / WSU 2001	1660	1940	16,5 / 17,5	DN160 / DN80

Valmis VARODRY + RUVAC WSU -booster -yhdistelmä integroidulla VAControl CAB -ohjauksella. Loppupaine ilman kaasuballastia 0,001 mbar kaikissa yhdistelmissä. Max. sallittu tulopaine 1200 mbar, poistopaine 200 mbar, vesihöyrytoleranssi kaasuballastilla ja tulo-/poistohuuhtelulla 20 mbar, käyttölämpötila 0…+40 °C.

Lataa tekniset esitteet

Tarkemmat tekniset tiedot löydät alla olevista valmistajan PDF-esitteistä.

Miksi VARODRY?

Ei vesijäähdytystä: VARODRY on ilmajäähdytteinen, kun moni muu teollisuuden kuivaruuvipumppu vaatii vesi- tai glykolijäähdytyksen. Tämä keventää asennusta ja poistaa jäähdytyspiirin huoltotarpeen kokonaan.
Vain kaksi vaihdettavaa osaa: Hihnaveto ja elinikäisellä voitelulla varustetut laakerit tarkoittavat, että koko pumpussa huolletaan käytännössä vain hihnaa ja laakereita. Käyttäjä voi vaihtaa hihnan itse alle 30 minuutissa, eikä pumppu tarvitse öljynvaihtoja missään vaiheessa.
Kestää vaativia olosuhteita: Itsetyhjentyvä rakenne ja optimoitu lämpötilaprofiili päästävät pisarat ja nestepurkaukset virtaamaan vapaasti pumpusta ulos, ja sisäänrakennettu kaasuballasti estää sisäisen kondensoitumisen höyryä käsiteltäessä. Pumppu sietää myös toistuvat, nopeat käynnistys- ja pysäytyssyklit.
Skaalautuu tarpeen mukaan: Perusmallin lisäksi saatavana on OEM-versio tilaa säästäviin asennuksiin, HD/O2-versio joka kestää jopa 100 % happea, sekä VDi System suurempaa pumppausnopeutta vaativiin prosesseihin.

Jos prosessisi vaatii elintarviketeollisuuden hygieniatasoa, tutustu erityisesti NOVADRY-sarjaan.

Elinkaari hankinnasta huoltoon

VARODRY on suunniteltu pitkäikäiseen, vaativaan käyttöön raskaassa teollisuudessa. Elinkaari hankinnasta huoltoon kulkee sujuvasti vaiheittain, kun hankinta, käyttöönotto ja varautuminen hoidetaan hallitusti.

Hankinta ja käyttöönotto

Autamme oikean mallin ja version valinnassa käyttökohteen mukaan, sillä VARODRY-sarjan sisällä mallit eroavat pumppausnopeudeltaan ja kokoluokaltaan, ja perusmallin lisäksi saatavana on myös OEM-, HD/O2- ja VDi-versiot. Toimituksen yhteydessä sovimme käyttöönotosta ja opastuksesta paikan päällä. Koska VARODRY on ilmajäähdytteinen, erillistä vesi- tai glykolijäähdytyskytkentää ei tarvita, joten asennus ja käyttöönotto sujuvat kevyemmin kuin vesijäähdytteisillä pumpuilla.

Alkuvaihe ja takuu

Uudella Leybold-tyhjiöpumpulla on valmistajan takuu. Leyboldin jälleenmyyjänä hoidamme mahdolliset vikatapaukset takuun kautta suoraan, mikä sujuvoittaa prosessia mahdollisen takuuvian yllättäessä.

Ennakoiva huolto

VARODRYn huoltotarve rajoittuu käytännössä hihnaan ja laakereihin, eikä pumppu tarvitse öljynvaihtoja. Hihnan voi vaihtaa itse alle 30 minuutissa, ja tyypillinen vaihtoväli on noin vuosi käyttökohteesta riippuen. Laakereiden tyypillinen käyttöikä on noin kolme vuotta. Autamme huoltojen aikataulutuksessa ja järjestämme huollon pumpullesi.

Keskeytysten hallinta

Jos tyhjiöprosessi ei kestä yllättäviä seisokkeja, järjestämme varapumpun käyttöön kunnes huolto on valmis ja VARODRY takaisin käytössä.

Leybold – tyhjiötekniikan pioneeri

Leybold on yksi tyhjiötekniikan markkinajohtajista ja alan tunnetuimpia pumppuvalmistajia. 175 vuoden suunnittelu- ja kehitysosaaminen vakuumipumppujen teknologiassa näkyy VARODRY-sarjassa käytännössä ilmajäähdytysratkaisussa, hihnavetotekniikassa sekä huollon helppoudessa.
